WS系列排污泵是沈陽第一水泵的最新產品，是為適應城市環保產業的發展而研制的。它采用流道式葉輪，具有無堵塞性能好和高效節能等突出特點，可用于市政工程、礦山、化工、環保、造紙等部門輸送污水、紙漿、泥漿、糞便、灰渣、化纖等介質。
WS系列污水泵輸送流量33～3000m3/h，楊程6.7～40m，大流道葉輪，無堵塞，防纏繞性能好，能順利通過用固體顆粒直徑達180mm，纖維長度達1500mm的液體。
結構特點：

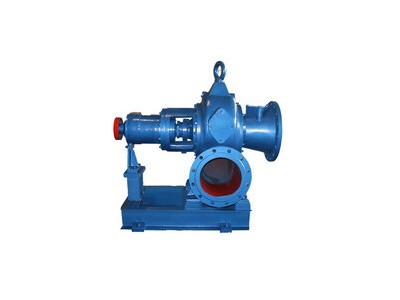

WS系列排污泵為單級單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單、雙流道式葉輪，泵體和泵蓋上都設有手孔，以供排出雜物。WS型排污泵為臥式安裝，WSZ型排污泵為立式安裝且泵與電機直接連接，WSL為立式安裝，而泵與電機通過加長軸連接。
軸承為單列園錐滾子軸承，軸承上裝有旋蓋式油杯，以便補充軸承內的潤滑油。
泵的葉輪和泵蓋都裝有耐磨密封環，采用平面間隙密封，間隙大小由填料支架與軸承體之間的墊片進行調整，簡單方便，磨損后只要改變墊片的厚度，就可以調整間隙，保證泵在高效區工作。
從電動機端往泵看，泵為順時針?lè)较蛐D(zhuǎn)。
軸密封一般采用填料密封，填料壓蓋為分半式結構，填料裝拆十分方便，無須拆泵，為保證軸不受磨損，填料處裝有軸套。在運行過程中需另有高壓清水進入密封環中，以便進行冷卻和沖洗。
排污泵WS系列
