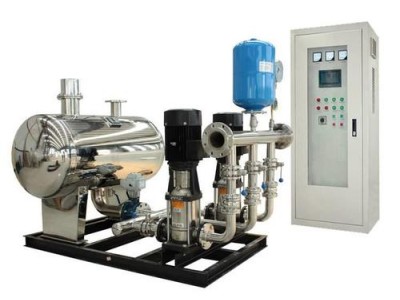

無負壓變頻調速給水設備 為解決傳統生活供水系統中，水泵的直接接入自來水管網對自來水管網產生的負壓問題，本企業創新研制開發了新一代WFGW、WFGL系列無負壓變頻給水設備(管網調節增壓設備)。該產品不但解決了地下水池的次污染問題，還可以和純凈水設備配套，直接作為飲用水的增壓設備，可以在任何一個需要管網增壓的供水系統中使用。

二   無負壓變頻調速給水設備（設備特點）：

1. 節電節水

采用變頻進行軟起動，避免了電流沖擊。同時是因?qū)崿F(xiàn)恒壓控制，也避免了對管網的沖擊，延長了管路及閥門的壽命。傳統的水池二次加壓供水方式將自來水放入水池，使原有的自來水壓力釋放為零，浪費了自來水的原有壓力能。該設備利用調節裝置與自來水管網聯接可充分利用管網的壓力能，節電可達到50%-90%。

2、消除了地下水池的二次污染

傳統的水池二次加壓供水方式將自來水放入水池，水池的水易于被臟物甚至動物尸體所污染，尤其在夏天易產生藻類或滋生蚊蟲，直接影響到用戶的身體健康。該設備利用調節裝置采用封閉式供水方式，消除了二次污染。

3、節省投資，減少占地，安裝、使用、檢修方便

建造水池，工程總投資大，并且使用過程中要定期清洗，不但增加了工程的總投資，還增加了日常的維護費用。該設備利用調節裝置供水，節省投資，減少占地，根據用戶的現場情況可以采用立式或臥式不同的安裝方式，檢修方便。

4、采用PID閉環調節，恒壓精度高，水壓波動小。

5、具有過載，短路，過流等各種自動保護功能。

三 無負壓變頻調速給水設備（系統簡圖）：

四   無負壓變頻調速給水設備<<工作原理>>：

1、微機設定給水泵工作壓力，即用戶用水壓力。生活給水時，設備運行在低壓變頻狀態，由變頻器時刻監控管網壓力，對反饋值和設定值進行運算和比較計算，若管網壓力高于用戶所需壓力(設定壓力)則自動減少輸出頻率，從而使泵的轉速減少，出水量減少。若管網壓力低于用戶所需壓力(設定壓力)則自動增加輸出頻率，從而使泵的轉速增加，出水量增加，當一臺泵運行滿足不了用戶需要時，其它各臺泵自動投入，以保證用戶的使用壓力。

2、當自來水管網的壓力升高到達與用戶使用壓力時候，變頻器經過一段延時后便降低轉速直到停機，只有當壓力降到某一設定壓力值時， 變頻器才重新開始工作。變頻泵組的工作只是滿足用戶的用水壓力與管網壓力之差，大大節約了電能。

3、當流量調節器內壓力低于一-個大氣壓時，安裝在流量調節器頂?shù)呢?fù)壓消除器自動打開，使氣體進入流量調節器內，消除負壓。當流量調節器內壓力升高時，又可以將多余的氣體排出流量調節器外，使流量調節器內蓄滿水，以備下次用水高峰期時使用。當流量調節器內蓄滿水后，安裝在流量調節器頂?shù)呢?fù)壓消除器自動關閉，防止溢流。

五  無負壓變頻調速給水設備 <<工作過程>>：

1、管網壓力高于或等于用戶壓力時當自來水壓力高于用戶使用壓力時，旁路止回閥導通，由自來水直接供給用戶用水。用戶壓力高于或等于設定壓力，變頻設備不運行，水泵處于停機狀態。

2、管網壓力低于用戶壓力時變頻設備開始運行，水泵處于開始運轉。

A、管網流量大于等于用戶用水量時若流量調節器內有空氣則壓力升高，又可以將多余的氣體排出流量調節器外。使流量調節器內蓄滿水以備下次用水高峰期時使用。當流量調節器內蓄滿水后，安裝在流量調節器頂?shù)呢?fù)壓消除器自動關閉，防止溢流。流量調節器內壓力恢復至自來水管網壓力。若流量調節器內沒有空氣，流量調節器內壓力保持自來水管網壓力。水泵提升壓力為用戶用水壓力與管網壓力之差。即水泵提供揚程=用戶用水壓力一管網壓力

B、管網流量小于用戶用水量時

流量調節器內壓力降低，當流量調節器內壓力低于一個大氣壓時，安裝在流量調節器頂?shù)呢?fù)壓消除器自動打開，使氣體進入流量調節器內，消除負壓。流量調節器內壓力降為零。流量調節器內的水與自來水的流入水共同提供給用戶用水。流量調節器內儲備水補償?shù)氖怯脩粲盟c管網流量之差。水泵提升壓力為用戶用水壓.
