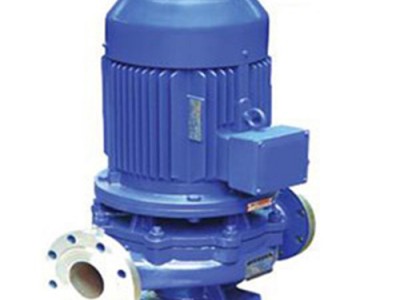

IHG單級單吸化工泵（產品概述）：



IHG立式管道化工泵 采用IS型離心泵和SG型管道泵之性能參數，在一般立式管道泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型系列管道泵的基礎上派生出適用熱水管道泵、高溫耐腐蝕化工管道泵、管道油泵。







IHG單級單吸化工泵（型號意義）：







IHG單級單吸化工泵（產品特點）：



        1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀、占地面積小、建筑投入低、如加上防護罩則可置于戶外使用。

        2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

         3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。



      4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

      5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

     6、可根據管路布置的要求采用泵的豎式和橫式安裝。







IHG單級單吸化工泵（主要用途）：



IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。







IHG單級單吸化工泵（工作條件）：



    1、吸入壓力≤1.0MPa，或泵系統最工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

    2、環境溫度<40℃，相對濕度<95%。

    3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm。



注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。





化工型結構說明 :

1、機械密封前置有承磨付，泵蓋上設有密封冷卻，沖洗孔，適用于抽送介質易揮發或結晶的場合，延長在介質含微小顆粒時機械密封的使用壽命。

2、泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。

3、機械密封采用硬質合金材質。
